======規格參數=====
干式變壓器溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IB-L201干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| IB-L201D | 三相巡回顯示/最大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| IB-L201E | 常規功能同IB-L201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| IB-L201F | 常規功能同IB-L201D型，增加RS485/232串行通訊功能。 |
| IB-L201G | 常規功能同IB-L201D型，增加一路機房環境溫度測量與控制。 |
| IB-L201I | 常規功能同IB-L201D型，增加一路變壓器鐵芯溫度測量與報警。 |
| IB-L201L | 常規功能同IB-L201D型，增加冷卻風機故障檢測與報警。 |
| IB-L201C | 常規功能同IB-L201D型，增加PTC150超溫跳閘聯鎖控制。 |
備注： 1、如：IB-L201F，L代表壁掛式鐵殼溫控箱，F(xiàn)是通訊功能的代號；
2、E、F、G、I均為功能代碼，功能代號可以組合，以下舉例說明： 溫控器型號：IB-L201FG，表示：溫控器為壁掛式鐵殼溫控箱，其功能包括：常規功能、通訊功能（F），并增加一路機房環境溫度測量與控制功能(G)。 該型號功能組合可定制，如有其他功能需求，具體可和我們電話聯系。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫、擴展觸點容量等，均可與我們聯系。 福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書齊全，廠家直銷、價格合理，歡迎詢價！
======安裝尺寸=====
| 安裝尺寸： | 280mm × 160mm |
| 外觀尺寸： | 320mm × 260mm × 90mm |

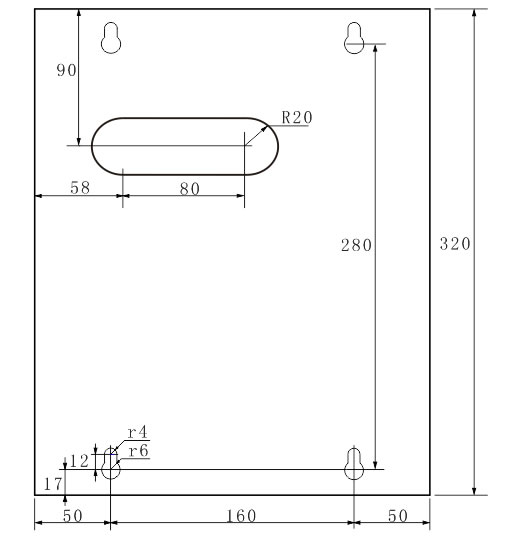

IB-L201干式變壓器溫控器尺寸圖

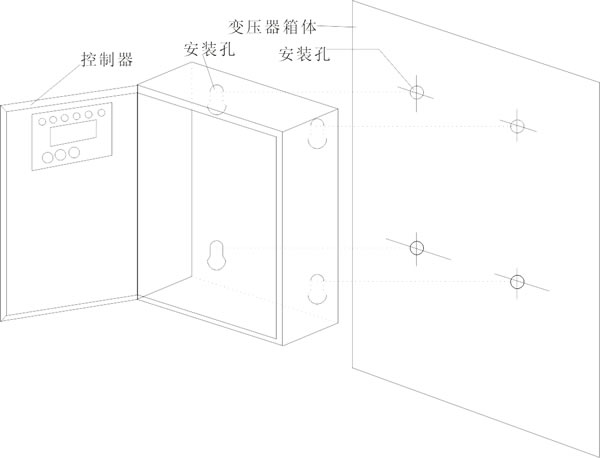

IB-L201干式變壓器溫控器安裝示意圖
安裝步驟：
(1)在變壓器箱體上按安裝尺寸圖加工好4個固定孔。
(2)用M8螺絲將溫控與變壓器箱體固定好。

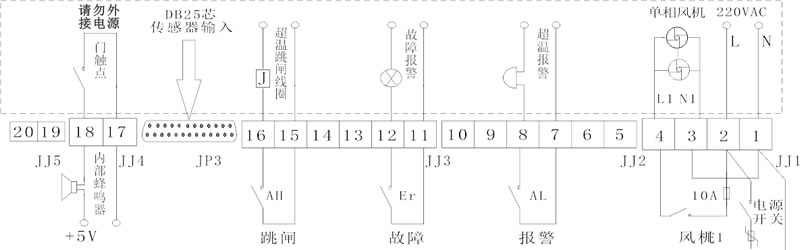

IB-L201D 溫控器端子接線圖（附加功能請來電咨詢）
注：若此接線圖與IB-L201D溫控器接線圖不一致時，以IB-L201D溫控器上接線圖為準。
